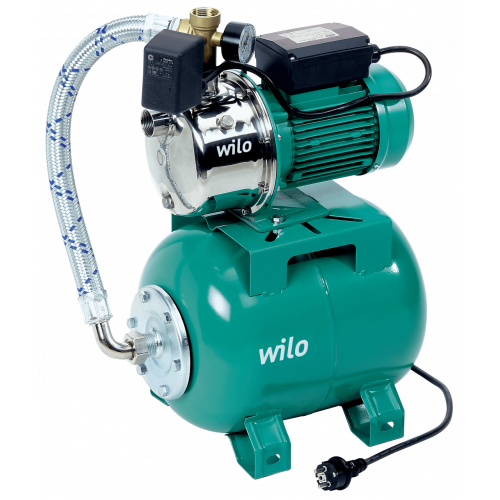

Установка с центробежным насосом в компактном исполнении с горизонтальным всасывающим и вертикальным напорным патрубком, которая состоит из следующих компонентов:
Самовсасывающий одноступенчатый струйный насос со сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением. Напрямую присоединенный фланцами однофазный или трехфазный электродвигатель со встроенным термическим защитным выключателем и конденсатором в исполнении для однофазного тока.
Система управления насосом с управляющим агрегатом и мембранным напорным баком, манометрическим выключателем и манометром (0–6 бар). Все детали, находящиеся в контакте с перекачиваемой средой, не подвержены коррозии.
Насосная установка предварительно установлена в готовом к подключению виде и подключается с помощью кабеля длиной 2 м и сетевого штекера. Идеально подходит для переносной эксплуатации в саду или для различных увлечений. В исполнении для трехфазного тока подключение выполняется через клеммную коробку.
Описание серии
|
Тип
Самовсасывающая установка водоснабжения
|
|
Применение
- Системы водоснабжения
- полив
- ирригация и орошение
- подача воды из колодцев и глубоко расположенных резервуаров
|
|
Обозначение
| Пример: |
HWJ 20 L 202 EM |
| H |
Система из насоса с мембранным напорным резервуаром |
| WJ |
Насосы Wilo-Jet |
| 20 л |
Размер резервуара |
| 2 |
Номинальная подача Q в м³/ч при оптимальном коэффициенте полезного действия |
| 03 |
Индекс для давления насоса
Исполнение 03 с более высоким давлением, чем исполнение 02
(без указания на количество рабочих колес!) |
| EM |
Однофазное исполнение, 1~230 В 50 Гц |
|
|
Особенности/преимущества продукции
- Идеально подходит для использования при наружных работах (на садовых участках).
- Исполнен из нержавеющей высококачественной стали, благодаря чему даже при длительных простоях предотвращается образование коррозии.
- Мембранный напорный бак объемом 20/50 л способствует уменьшению частоты включений и снижению гидроударов
- С полным электрическим и гидравлическим подключением, быстро и надежно устанавливается
|
|
Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Высота всасывания макс. 8 м
- Входное давление макс. 1 бар
- Давление включения 1,5 бар
- Возможность настройки давления при выключении
- Температура жидкости от +5° C до +35° C
- Рабочее давление макс. 6 бар
- Класс защиты IP 44
- Подключение с напорной стороны Rp 1
- Подключение на стороне всасывания G 1
|
|
Оснащение/функции
- Непосредственно прифланцованный электродвигатель
- Манометрический выключатель
- Мембранный напорный бак
- При моторе однофазного тока
- Соединительный кабель со штекером
- Термическое реле электродвигателя
|
|
Материалы
- Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из нержавеющей стали 1.4301
- Вал из нержавеющей стали 1.4005
- Скользящее торцовое уплотнение из графита/керамики
- Секции Noryl
- Диффузор/инжектор из материала Noryl
- Уплотнение из NBR
|
